Миграция из Немедленного Режима GUI (IMGUI) в UI Toolkit

Это руководство предназначено для разработчиков, имеющих опыт работы с Immediate Mode GUI (IMGUI), чтобы перейти на UI Toolkit. Это руководство посвящено Редактору UI, но его информация может также применяться к runtime UI.

Основные различия

Ориентированный на код против ориентированного на UI

IMGUI управляется кодом при помощи вызовов функции OnGUI в скрипте C#, реализующем его. UI Toolkit предоставляет больше возможностей для создания Редактора UI. С помощью UI Toolkit вы определяете поведение в скриптах C#. Однако, при определении элементов и стилей UI, в дополнение к C#, вы можете визуально определить элементы управления UI в UI Builder или написать в текстовый файл, похожий на XML (называемый UXML) напрямую. Для получения дополнительной информации см. Начало работы с UI Toolkit.

Немедленный режим в сравнении с сохраненным режимом

С IMGUI, вы описываете UI дерево, когда UI перекрашивается в пределах OnGUI() Вы должны вызвать эту функцию, когда событие входит в UI или когда вы перекрасите UI. Нет никакой постоянной информации, касающейся UI между различными событиями. В то время как, вы создаете визуальные элементы с UI Toolkit в древесной структуре, называемой Визуальное дерево. Информация в Визуальных Деревьях сохраняется постоянно.

Постоянство при изменениях состояния

IMGUI основан на функции OnGUI(), которая запускается по крайней мере один раз в каждом кадре. Вы определяете внешний вид и поведение UI для каждого возможного кадра. Тело OnGUI() может содержать много условий и различных состояний.

UI Toolkit работает в системе, управляемой событиями. Вы задаёте внешний вид интерфейса в его состоянии по умолчанию и описываете поведение интерфейса в ответ на события. Любые изменения, которые вы вносите в UI Toolkit, приводят к постоянным изменениям состояния вашего интерфейса.

Например, объявление кнопки в IMGUI выглядит следующим образом:

if (GUILayout.Button("Click me!"))
{
    //Code runs here in frames where the user clicks the button.

    //Code makes changes to the UI for frames where the user has just clicked the button.
}
else
{
    //Code specifies what happens in all other frames.
}

Приведенный выше пример выглядит следующим образом в UI Toolkit:

UIDocument document = GetComponent<UIDocument>();

//Create button.
Button button = new Button();
button.text = "Click me!";

//Set up event handler.
button.RegisterCallback<ClickEvent>((ClickEvent evt) =>
{
    //Code runs here after button receives ClickEvent.
});

//Add button to UI.
document.rootVisualElement.Add(button);

Полный пример создания настраиваемого окна Редактора с помощью UI Toolkit см. в Начало работы с UI Toolkit.

Поддержка IMGUI

Используйте IMGUIContainer для размещения IMGUI кода внутри VisualElement. Все, что вы можете сделать внутри OnGUI() поддерживается.

Вы можете расположить несколько IMGUIContainerи разместить их, смешивая макеты GUILayout и UI Toolkit. Обратите внимание, что нельзя добавлять экземпляры VisualElement внутрь IMGUIContainer.

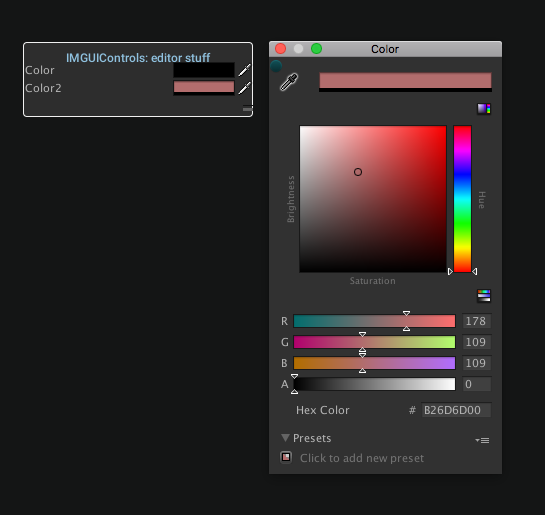

Пример IMGUIContainer — Пример `IMGUIContainer`

Преобразование из IMGUI в UI Toolkit

В следующей таблице перечислены эквивалентные функции между IMGUI и UI Toolkit:

Действия	IMGUI	UI Toolkit
Создать Окно редактора	`EditorWindow.OnGUI()`	`EditorWindow.CreateGUI()`
Создать Ящик свойства или атрибут свойства	`PropertyDrawer.OnGUI()`	`PropertyDrawer.CreatePropertyGUI()`
Создать пользовательский редактор для Inspector	`Editor.OnInspectorGUI()`	`Editor.CreateInspectorGUI()`

В следующей таблице перечислены эквивалентные методы, классы и атрибуты между IMGUI и UI Toolkit:

IMGUI	IMGUI пространства имен	UI Toolkit
`AddCursorRect()`	EditorGUIUtility	Установите `VisualElement.style.cursor`, или установите текстуру курсора визуального элемента в UI Builder или USS. Для более подробной интерактивности используйте события C#.
`AreaScope`	GUILayout	Области обычно не нужны в UI Toolkit. См. `BeginArea()`.
`BeginArea()`	GUILayout	Чтобы определить саму область, создайте визуальный элемент и установите `style.position` до `Position.Absolute`. Чтобы создать дочерей для области, создайте дочерние визуальные элементы под ней.
`BeginBuildTargetSelectionGrouping()`	EditorGUILayout	Не эквивалент.
`BeginChangeCheck()`	EditorGUI	Регистрируйте обратные вызова по каждому элементу в диапазоне проверки изменений. Если вы используете `PropertyField` в качестве замены для серийного поля в пользовательском Inspector, используйте `PropertyField.RegisterCallback<SerializedPropertyChangeEvent>()` или `PropertyField.RegisterValueChangeCallback()`. Во всех других случаях используйте `VisualElement.RegisterCallback<ChangeEvent<T>>()` или `VisualElement.RegisterValueChangedCallback<T>()`.
`BeginDisabledGroup()`	EditorGUI	`VisualElement.SetEnabled(false)`
`BeginFoldoutHeaderGroup()`	EditorGUI, EditorGUILayout	См. `Foldout()`.
`BeginGroup()`	GUI	См. `BeginArea()`.
`BeginHorizontal()`	EditorGUILayout, GUILayout	См. `BeginArea()`.
`BeginProperty()`	EditorGUI	Если вы используете `BeginProperty()`/`EndProperty()` для привязки простого элемента управления к серийному свойству, вы можете сделать это в UI Toolkit, вызвав `BindProperty()`, установив `bindingPath`или установив атрибут `binding-path` UXML. Если вы используете `BeginProperty()`/`EndProperty()` для создания одного свойства из сложного пользовательского UI, это не поддерживается в UI Toolkit.
`BeginScrollView()`	EditorGUILayout, GUI, GUILayout	`UnityEngine.UIElements.ScrollView`
`BeginToggleGroup()`	EditorGUILayout	Не эквивалент.
`BeginVertical()`	EditorGUILayout, GUILayout	См. `BeginArea()`.
`BoundsField()`	EditorGUI, EditorGUILayout	`BoundsField`
`BoundsIntField()`	EditorGUI, EditorGUILayout	`BoundsIntField`
`Box()`	GUI, GUILayout	`Box`
`BringWindowToBack()`	GUI	См. `Window()`.
`BringWindowToFront()`	GUI	См. `Window()`.
`Button()`	GUI, GUILayout	`Button`
`CanCacheInspectorGUI()`	EditorGUI	Не требуется в режиме сохранения.
`ChangeCheckScope`	EditorGUI	Области обычно не нужны в UI Toolkit. См. `BeginChangeCheck()`.
`ColorField()`	EditorGUI, EditorGUILayout	`ColorField`
`CommandEvent()`	EditorGUIUtility	Обычно не требуется в задержанном режиме. Используйте обратные вызова C# для обработки событий.
`CurveField()`	EditorGUI, EditorGUILayout	`CurveField`
`DelayedDoubleField()`	EditorGUI, EditorGUILayout	`DoubleField` с `isDelayed` установленными на true.
`DelayedFloatField()`	EditorGUI, EditorGUILayout	`FloatField` с `isDelayed` установленными на true.
`DelayedIntField()`	EditorGUI, EditorGUILayout	`IntegerField` с `isDelayed` установленными на true.
`DelayedTextField()`	EditorGUI, EditorGUILayout	`TextField` с `isDelayed` установленными на true.
`DisabledScope`	EditorGUI	Области обычно не нужны в UI Toolkit. См. `BeginDisabledGroup()`.
`DoubleField()`	EditorGUI, EditorGUILayout	`DoubleField`
`DragWindow()`	GUI	См. `Window()`.
`DrawPreviewTexture()`	EditorGUI	Не эквивалент.
`DrawRect()`	EditorGUI	Используйте `VisualElement`. Установите `style.position` на `Absolute`. Установите `style.top` и `style.left` для определения позиции. Установите `style.width` и `style.height` для определения размера. Установите `style.backgroundColor` для установки цвета.
`DrawTexture()`	GUI	`Image`. Установите `tintColor` вместо `color`. Нет эквивалента для false `alphaBlend`. Нет эквивалента для `borderWidth`, `borderWidths`, `borderRadius`или `borderRadiuses`.
`DrawTextureAlpha()`	EditorGUI	Не эквивалент.
`DrawTextureWithTexCoords()`	GUI	`Image`. Установите `uv` вместо `texCoords`. Нет эквивалента для ложного `alphaBlend`.
`DropdownButton()`	EditorGUI, EditorGUILayout	Нет точного эквивалента. Используйте полноценные `DropdownField`вместо простого `DropdownButton()`.
`DropShadowLabel()`	EditorGUI	`Label` со значениями тени, установленными в `style.textShadow`.
`EditorToolbar()`	EditorGUILayout	Создайте `Toolbar` с одним `ToolbarButton` для каждого инструмента. Для каждого `ToolbarButton`зарегистрируйте обратный вызов при нажатии для вызова либо `ToolManager.SetActiveTool()` или `ToolManager.RestorePreviousTool()`, чтобы эта кнопка активировала или деактивировала инструмент, соответственно.
`EndArea()`	GUILayout	См. `BeginArea()`.
`EndBuildTargetSelectionGrouping()`	EditorGUILayout	См. `BeginBuildTargetSelectionGrouping()`.
`EndChangeCheck()`	EditorGUI	См. `BeginChangeCheck()`.
`EndDisabledGroup()`	EditorGUI	См. `BeginDisabledGroup()`.
`EndFoldoutHeaderGroup()`	EditorGUI, EditorGUILayout	См. `Foldout()`.
`EndGroup()`	GUI	См. `BeginArea()`.
`EndHorizontal()`	EditorGUILayout, GUILayout	См. `BeginArea()`.
`EndProperty()`	EditorGUI	См. `BeginProperty()`.
`EndScrollView()`	EditorGUILayout, GUI, GUILayout	См. `BeginScrollView()`.
`EndToggleGroup()`	EditorGUILayout	См. `BeginToggleGroup()`.
`EndVertical()`	EditorGUILayout, GUILayout	См. `BeginArea()`.
`EnumFlagsField()`	EditorGUI, EditorGUILayout	`EnumFlagsField`
`EnumPopup()`	EditorGUI, EditorGUILayout	`EnumField`
`ExpandHeight()`	GUILayout	Не эквивалент.
`ExpandWidth()`	GUILayout	Не эквивалент.
`FlexibleSpace()`	GUILayout	См. `Space()`.
`FloatField()`	EditorGUI, EditorGUILayout	`FloatField`
`FocusControl()`	GUI	`VisualElement.Focus()`
`FocusTextInControl()`	EditorGUI	`TextField.Focus()`
`FocusWindow()`	GUI	См. `Window()`.
`Foldout()`	EditorGUI, EditorGUILayout	`Foldout`
`GetControlRect()`	EditorGUILayout	Нужно только для преобразования из EditorGUILayout в EditorGUI. Не требуется в UI Toolkit.
`GetNameOfFocusedControl()`	GUI	`VisualElement.focusController.focusedElement`
`GetPropertyHeight()`	EditorGUI	`PropertyField.layout.height`
`GradientField()`	EditorGUI, EditorGUILayout	`GradientField`
`GroupScope`	GUI	Области обычно не нужны в UI Toolkit. См. `BeginArea()`.
`Height()`	GUILayout	`VisualElement.style.height`
`HelpBox()`	EditorGUI, EditorGUILayout	`HelpBox`
`HorizontalScope`	EditorGUILayout, GUILayout	Области обычно не нужны в UI Toolkit. См. `BeginArea()`.
`HorizontalScrollbar()`	GUI, GUILayout	`Scroller` с `direction` установленными на `Horizontal`.
`HorizontalSlider()`	GUI, GUILayout	`Slider` с `direction` установлен на `Horizontal`
`InspectorTitlebar()`	EditorGUI, EditorGUILayout	Не эквивалент.
`IntField()`	EditorGUI, EditorGUILayout	`IntegerField`
`IntPopup()`	EditorGUI, EditorGUILayout	Не эквивалент.
`IntSlider()`	EditorGUI, EditorGUILayout	`SliderInt`
`Label()`	GUI, GUILayout	`Label`
`LabelField()`	EditorGUI, EditorGUILayout	`TextField` с `isReadOnly` установленными на true.
`LayerField()`	EditorGUI, EditorGUILayout	`LayerField`
`LinkButton()`	EditorGUI, EditorGUILayout	Не эквивалент.
`Load()`	EditorGUIUtility	Если вы используете C#, вы можете использовать эту функцию как есть и назначить возвращаемое значение свойству `VisualElement.style`, которое вы хотите. Если вы используете USS, используйте функцию `resource()` с теми же аргументами, которые вы бы дали `Load()`.
`LongField()`	EditorGUI, EditorGUILayout	`LongField`
`MaskField()`	EditorGUI, EditorGUILayout	`MaskField`
`MaxHeight()`	GUILayout	`VisualElement.style.maxHeight`
`MaxWidth()`	GUILayout	`VisualElement.style.maxWidth`
`MinHeight()`	GUILayout	`VisualElement.style.minHeight`
`MinMaxSlider()`	EditorGUI, EditorGUILayout	`MinMaxSlider`
`MinWidth()`	GUILayout	`VisualElement.style.minWidth`
`ModalWindow()`	GUI	См. `Window()`.
`[NonReorderable]` атрибут		Убедитесь, что `ListView.reorderable` имеет значение false.
`ObjectField()`	EditorGUI, EditorGUILayout	`ObjectField`
`PasswordField()`	EditorGUI, EditorGUILayout, GUI, GUILayout	`TextField` с `isPasswordField` установлено на true
`PixelsToPoints()`	EditorGUIUtility	`VisualElement.scaledPixelPerPoint`
`PointsToPixels()`	EditorGUIUtility	используйте `VisualElement.scaledPixelPerPoint` для выполнения преобразования.
`pixelsPerPoint`	EditorGUIUtility	используйте `VisualElement.scaledPixelPerPoint` для выполнения преобразования.
`Popup()`	EditorGUI, EditorGUILayout	`PopupField<T0>`
`ProgressBar()`	EditorGUI	`ProgressBar`
`PropertyField()`	EditorGUI, EditorGUILayout	`PropertyField`
`PropertyScope`	EditorGUI	Области обычно не нужны в UI Toolkit. См. `BeginProperty()`.
`RectField()`	EditorGUI, EditorGUILayout	`RectField`
`RectIntField()`	EditorGUI, EditorGUILayout	`RectIntField`
`RepeatButton()`	GUI, GUILayout	`RepeatButton`
`ScrollTo()`	GUI	`ScrollView.ScrollTo()` или `ScrollView.scrollOffset`
`ScrollViewScope`	EditorGUILayout, GUI, GUILayout	Области обычно не нужны в UI Toolkit. См. `BeginScrollView()`.
`SelectableLabel()`	EditorGUI, EditorGUILayout	`Label` с `isSelectable` и `focusable` установленными на true.
`SelectionGrid()`	GUI, GUILayout	`RadioButton`
`SetNextControlName()`	GUI	`VisualElement.name`
`singleLineHeight`	EditorGUIUtility	Используйте USS переменной `--unity-metrics-single_line-height`.
`Slider()`	EditorGUI, EditorGUILayout	`Slider`
`Space()`	EditorGUILayout, GUILayout	Используйте свойства `flex` для настройки промежутков между визуальными элементами.
`TagField()`	EditorGUI, EditorGUILayout	`TagField`
`TextArea()`	EditorGUI, EditorGUILayout, GUI, GUILayout	`TextField` с `multiline` установленными на true, `style.whiteSpace` установленными на `Normal`и `ScrollView.verticalScrollerVisibility` установленными на `Auto`.
`TextField()`	EditorGUI, EditorGUILayout, GUI, GUILayout	`TextField` с `multiline` установленными на true и `style.whiteSpace` установленными на `NoWrap`.
`Toggle()`	EditorGUI, EditorGUILayout, GUI, GUILayout	`Toggle`
`ToggleGroupScope`	EditorGUILayout	Области обычно не нужны в UI Toolkit. См. `BeginToggleGroup()`.
`ToggleLeft()`	EditorGUI, EditorGUILayout	`Toggle`, но вместо установки `label`установить `text`.
`Toolbar()`	GUI, GUILayout	Не эквивалент.
`UnfocusWindow()`	GUI	См. `Window()`.
`Vector2Field()`	EditorGUI, EditorGUILayout	`Vector2Field`
`Vector2IntField()`	EditorGUI, EditorGUILayout	`Vector2IntField`
`Vector3Field()`	EditorGUI, EditorGUILayout	`Vector3Field`
`Vector3IntField()`	EditorGUI, EditorGUILayout	`Vector3IntField`
`Vector4Field()`	EditorGUI, EditorGUILayout	`Vector4Field`
`VerticalScope`	EditorGUILayout, GUILayout	Области обычно не нужны в UI Toolkit. См. `BeginArea()`.
`VerticalScrollbar()`	GUI, GUILayout	`Scroller` с `direction` установленными на `Vertical`.
`VerticalSlider()`	GUI, GUILayout	`Slider` с `direction` установленными на `Vertical`.
`Width()`	GUILayout	`VisualElement.style.width`
`Window()`	GUI, GUILayout	Не эквивалент.
