Визуализация нормальных векторов в шейдере в URP

Шейдер Unity в этом примере визуализирует нормальные векторы на сетке.

Используйте исходный файл шейдера Unity из раздела Базовый неосвещённый шейдер URP и введите следующие изменения в код ShaderLab:

1. В struct Attributes, которая является входной структурой для вершинного шейдера в этом примере, объявляется переменная, содержащая нормальный вектор для каждой вершины.

   struct Attributes
   {
       float4 positionOS   : POSITION;
       // Declaring the variable containing the normal vector for each vertex.
       half3 normal        : NORMAL;
   };


2. В struct Varyings, который является входной структурой для шейдера фрагмента в этом примере, объявьте переменную для хранения значений нормального вектора для каждого фрагмента:

   struct Varyings
   {
       float4 positionHCS  : SV_POSITION;
       // The variable for storing the normal vector values.
       half3 normal        : TEXCOORD0;
   };


   В этом примере три компоненты нормального вектора используются в качестве цветовых значений RGB для каждого фрагмента.

3. Для отображения нормальных векторных значений на сетке используйте следующий код в качестве шейдера фрагмента:

   half4 frag(Varyings IN) : SV_Target
   {
       half4 color = 0;
       color.rgb = IN.normal;
       return color;
   }

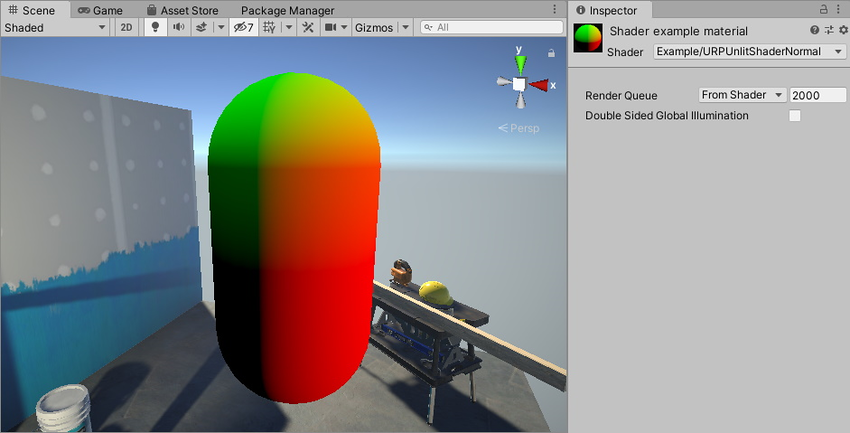

4. Unity отображает нормальные векторы на сетке:



   Часть капсулы чёрная. Это потому, что в этих точках все три компоненты нормального вектора отрицательны. Следующий шаг показывает, как отобразить значения в этих областях также.

5. Чтобы отобразить отрицательные нормальные векторные компоненты, используйте технику сжатия. Чтобы сжать диапазон значений нормальных компонентов (-1..1) в цветовой диапазон значений (0..1), измените следующую строку:

   color.rgb = IN.normal;


   к этой строке:

   color.rgb = IN.normal * 0.5 + 0.5;

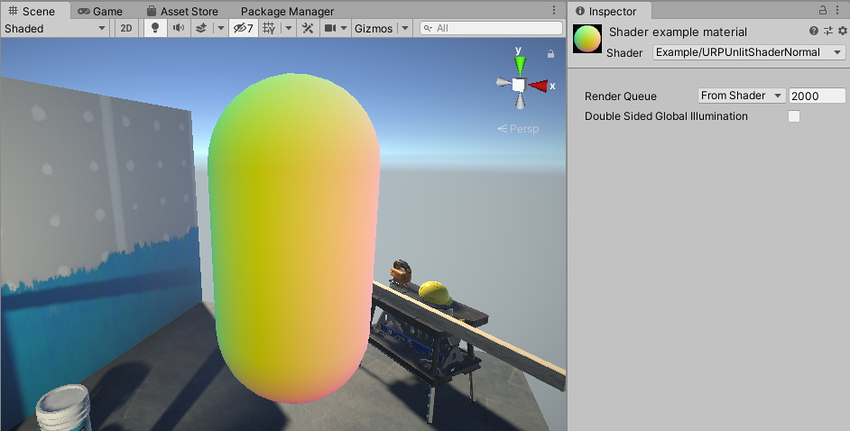

Теперь Unity отображает нормальные векторы в виде цветов на сетке.

Ниже приведен полный код ShaderLab для этого примера.

// This shader visualizes the normal vector values on the mesh.
Shader "Example/URPUnlitShaderNormal"
{
    Properties
    { }

    SubShader
    {
        Tags { "RenderType" = "Opaque" "RenderPipeline" = "UniversalPipeline" }

        Pass
        {
            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes
            {
                float4 positionOS   : POSITION;
                // Declaring the variable containing the normal vector for each
                // vertex.
                half3 normal        : NORMAL;
            };

            struct Varyings
            {
                float4 positionHCS  : SV_POSITION;
                half3 normal        : TEXCOORD0;
            };

            Varyings vert(Attributes IN)
            {
                Varyings OUT;
                OUT.positionHCS = TransformObjectToHClip(IN.positionOS.xyz);
                // Use the TransformObjectToWorldNormal function to transform the
                // normals from object to world space. This function is from the
                // SpaceTransforms.hlsl file, which is referenced in Core.hlsl.
                OUT.normal = TransformObjectToWorldNormal(IN.normal);
                return OUT;
            }

            half4 frag(Varyings IN) : SV_Target
            {
                half4 color = 0;
                // IN.normal is a 3D vector. Each vector component has the range
                // -1..1. To show all vector elements as color, including the
                // negative values, compress each value into the range 0..1.
                color.rgb = IN.normal * 0.5 + 0.5;
                return color;
            }
            ENDHLSL
        }
    }
}
