Создание списка перетаскивания и дерева представлений между окнами

Версия: 2023.2+

Перетаскивание является общей особенностью дизайна UI. Вы можете использовать UI Toolkit для создания перетаскиваемого UI в окне пользовательского редактора или в приложении, созданном Unity. В этом примере показано, как создать перетаскиваемый UI с ListView и TreeView в окне пользовательского редактора.

Примерный обзор

В примере создается разделенное окно, которое включает в себя лобби и две команды в окне пользовательского редактора. Лобби создается с помощью ListView. Для демонстрационных целей одна команда создается с помощью MultiColumnListView, а другая команда создается с помощью TreeView. В примере используется переключатель для включения и отключения перетаскивания. После включения вы можете перетаскивать игроков, чтобы изменить их порядок, и перетаскивать их из списка лобби в списки команд, как показано ниже:

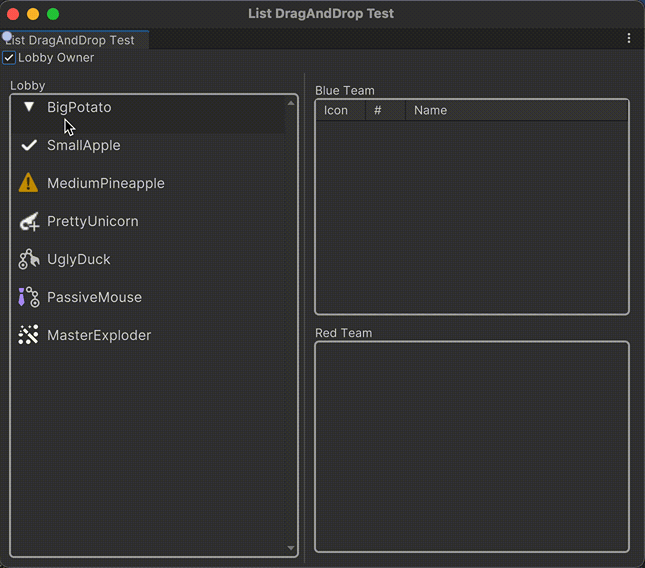

Предварительный просмотр перетаскивания UI
Предварительный просмотр перетаскивания UI

Вы можете найти завершенные файлы, созданные этим примером, в хранилище GitHub.

Предварительные условия

Это руководство предназначено для разработчиков, знакомых со скриптами Unity Editor, UI Toolkit и C#. Перед началом работы ознакомьтесь со следующим:

Создание данных игрока

Для начала создайте ассет для управления списком игроков в лобби. Создайте скрипт, описывающий структуру PlayerData с данными игрока. В структуре три поля: строка name, целое число number и объект Texture2D icon. Пометьте поля атрибутом [SerializeField] атрибут, так что их значения могут быть сериализированы и хранятся в UnityСоздать ресурс базы данных коллекции для управления данными игрока для перетаскивания и сбрасывания UI. Ассет базы данных о коллекции содержит серийный список PlayerData объектов, которые вы можете установить в Unity Editor.

  1. Создайте проект в Unity с любым шаблоном.

  2. В папке Ассеты окна Project создайте папку Scripts для хранения файлов скриптов.

  3. В папке Скрипты создайте папку Data.

  4. В папке Данные создайте скрипт C# с именем PlayerData.cs со следующим содержанием:

    using System;
using UnityEngine;

namespace CollectionTests
{
    // Make the struct serializable, so its values can be stored in Unity's data format
    [Serializable]
    public struct PlayerData
    {
        // Declare private fields for the player's name, number, and icon, with the SerializeField attribute
        [SerializeField]
        string name;
        [SerializeField]
        int number;
        [SerializeField]
        Texture2D icon;

        // Calculate a unique identifier for the player based on their name and number
        public int id => name.GetHashCode() + 27 * number;

        // Define read-only properties for accessing the private fields
        public string Name => name;
        public int Number => number;
        public Texture2D Icon => icon;

        // Override the ToString() method to return a formatted string representation of the player data
        public override string ToString()
        {
            return $"{Name} #{Number.ToString()}";
        }
    }
}

  5. В папке Данные создайте скрипт C# с именем CollectionDatabase.cs со следующим содержанием:

    using System.Collections.Generic;
using UnityEngine;

namespace CollectionTests
{
    // Create a CollectionDatabase object that you can create as an asset via the Asset menu.
    [CreateAssetMenu]
    public class CollectionDatabase : ScriptableObject
    {
        // Declare a private list of PlayerData that can set in the Unity Editor.
        [SerializeField]
        List<PlayerData> m_InitialLobbyList;

        public IEnumerable<PlayerData> initialLobbyList => m_InitialLobbyList;
    }
}

  6. В папке Ассеты создайте папку Resources.

  7. Щелкните правой кнопкой мыши Ресурсы папку и выберите Создать > База данных коллекций. Это создает новый ассет базы данных коллекций.

  8. В окне Inspector базы данных коллекций добавьте несколько игроков в список лобби. Вы можете добавить столько игроков, сколько хотите.

Создание пользовательских элементов управления для отображения данных

Создайте настраиваемые элементы управления с именами PlayerDataElement и PlayerItemView для отображения данных проигрывателя. Управляющий элемент PlayerItemView связывается с объектом PlayerData в качестве контекста данных.

  1. В папке Скрипты создайте папку UI.

  2. В папке UI создайте скрипт C# с именем PlayerDataElement.cs со следующим содержанием:

    using System;
using UnityEngine.UIElements;

namespace CollectionTests
{
    [UxmlElement]
    public partial class PlayerDataElement : VisualElement
    {
        public PlayerData data { get; private set; }
        public int id { get; set; }

        public virtual void Bind(PlayerData player)
        {
            data = player;
        }

        public virtual void Reset()
        {
            data = default;
            id = -1;
        }
    }
}

  3. В папке UI создайте скрипт C# с именем PlayerItemView.cs со следующим содержанием:

    using System;
using UnityEngine.UIElements;

namespace CollectionTests
{
    [UxmlElement]
    public partial class PlayerItemView : PlayerDataElement
    {
        VisualElement m_Icon;
        Label m_Name;

        // Bind the player data to the UI.
        public override void Bind(PlayerData player)
        {
            base.Bind(player);

            m_Icon ??= this.Q("Icon");
            m_Name ??= this.Q<Label>();

            m_Icon.style.backgroundImage = player.Icon;
            m_Name.text = player.Name;
        }
    }
}

Определить макет и стиль UI

Создайте файл USS для определения стиля UI. Создайте два Документа UXML для определения макета UI для представления элементов плеера и главного представления. В главном представлении, чтобы разрешить перестановку элементов списка путем перетаскивания, установите атрибут reorderable на true для ListView, MultiColumnListView и TreeView.

  1. В папке Ассеты создайте папку UI для хранения файлов UXML и USS.

  2. В папке UI создайте файл USS с именем main.uss со следующим содержимым:

        .team-list {
        border-color: rgb(164, 164, 164);
        border-width: 2px;
        border-top-left-radius: 5px;
        border-bottom-left-radius: 5px;
        border-top-right-radius: 5px;
        border-bottom-right-radius: 5px;
        flex-grow: 1;
    }

    .section-container {
        padding: 5px;
        flex-grow: 1;
        background-color: rgba(0, 0, 0, 0);
    }

    .unity-list-view__empty-label {
        display: none;
    }

    #Container {
        flex-direction: row;
        align-items: center;
        padding-left: 6px;
    }

    #Icon {
         width: 24px;
         height: 24px;
    }

    #PlayerName {
        flex-grow: 1;
        -unity-text-align: middle-left;
        font-size: 14px;
        padding-left: 6px;
    }

    .split-window{
        min-width: 250px;
    }

    .main-view{
        flex-grow: 1;
        background-color: rgba(0, 0, 0, 0);
        flex-direction: column;
    }

  3. В папке UI создайте файл UXML с именем PlayerItemView.uxml со следующим содержимым:

    <ui:UXML xmlns:ui="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements" editor-extension-mode="False">
    <Style src="main.uss" />
    <CollectionTests.PlayerItemView name="container">
        <ui:VisualElement name="Icon" />
        <ui:Label name="PlayerName"/>
    </CollectionTests.PlayerItemView>
</ui:UXML>

  4. В папке UI создайте файл UXML с именем ListDragAndDropTestWindow.uxml со следующим содержимым:

    <ui:UXML xmlns:ui="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements" xsi="http://www.w3.org/2001/XMLSchema-instance" engine="UnityEngine.UIElements" editor="UnityEditor.UIElements" noNamespaceSchemaLocation="../../../UIElementsSchema/UIElements.xsd" editor-extension-mode="False">
    <Style src="main.uss" />
    <ui:VisualElement class="main-view">
        <ui:Toggle name="Toggle-LobbyOwner" text="Lobby Owner" />
        <ui:VisualElement class="section-container" >
            <ui:TwoPaneSplitView fixed-pane-initial-dimension="300">
                <ui:VisualElement class="split-window" >
                    <ui:VisualElement name="LobbyContainer" class="section-container" >
                        <ui:Label tabindex="-1" text="Lobby" display-tooltip-when-elided="true" name="Name-Lobby" />
                        <ui:ListView name="ListView-Lobby" reorderable="true" selection-type="Multiple" class="team-list" />
                    </ui:VisualElement>
                </ui:VisualElement>
                <ui:VisualElement class="split-window" >
                    <ui:VisualElement name="TeamContainer" class="section-container" >
                        <ui:VisualElement name="BlueTeam" class="section-container" >
                            <ui:Label tabindex="-1" text="Blue Team" display-tooltip-when-elided="true" name="Name-BlueTeam" />
                            <ui:MultiColumnListView name="ListView-BlueTeam" reorderable="true" selection-type="Multiple" class="team-list" >
                                <ui:Columns>
                                    <ui:Column name="icon" title="Icon" width="50" resizable="false" />
                                    <ui:Column name="number" title="#" width="40" resizable="false" />
                                    <ui:Column name="name" stretchable="true" title="Name" />
                                </ui:Columns>
                            </ui:MultiColumnListView>
                        </ui:VisualElement>
                        <ui:VisualElement name="RedTeam" class="section-container" >
                            <ui:Label tabindex="-1" text="Red Team" display-tooltip-when-elided="true" name="Name-RedTeam" />
                            <ui:TreeView name="TreeView-RedTeam" reorderable="true" selection-type="Multiple" class="team-list" />
                        </ui:VisualElement>
                    </ui:VisualElement>
                </ui:VisualElement>
            </ui:TwoPaneSplitView>
        </ui:VisualElement>
    </ui:VisualElement>
</ui:UXML>

Реализация операций перетаскивания

Создайте скрипт для настройки лобби и списков команд и связайте их с данными игроков, которые вы создали ранее. Скрипт также реализует операции перетаскивания между лобби и списками команд.

  1. В папке Скрипты создайте папку Controllers.

  2. В папке Контролеры создайте скрипт C# с именем LobbyController.cs со следующим содержанием:

    using System;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UIElements;

namespace CollectionTests
{
    public class LobbyController
    {
        const string k_DraggedItemsKey = "DraggedIndices";
        const string k_SourceKey = "SourceCollection";

        ListView m_LobbyListView;
        MultiColumnListView m_BlueTeamListView;
        TreeView m_RedTeamTreeView;
        Toggle m_IsOwnerToggle;

        List<PlayerData> m_LobbyItemsSource;
        List<PlayerData> m_BlueTeamItemsSource = new();
        List<TreeViewItemData<PlayerData>> m_RedTeamItemsSource = new();

        public LobbyController(VisualElement rootVisualElement, VisualTreeAsset playerItemAsset, CollectionDatabase collectionDatabase)
        {
            // Grab references
            m_IsOwnerToggle = rootVisualElement.Q<Toggle>("Toggle-LobbyOwner");
            m_LobbyListView = rootVisualElement.Q<ListView>("ListView-Lobby");
            m_BlueTeamListView = rootVisualElement.Q<MultiColumnListView>("ListView-BlueTeam");
            m_RedTeamTreeView = rootVisualElement.Q<TreeView>("TreeView-RedTeam");

            m_LobbyItemsSource = new List<PlayerData>();

            foreach (var item in collectionDatabase.initialLobbyList)
            {
                m_LobbyItemsSource.Add(item);
            }

            m_LobbyListView.makeItem = MakeItem;
            m_LobbyListView.bindItem = (e, i) => BindItem(e, i, m_LobbyItemsSource[i]);
            m_LobbyListView.destroyItem = DestroyItem;
            m_LobbyListView.fixedItemHeight = 38;
            m_LobbyListView.itemsSource = m_LobbyItemsSource;
            m_LobbyListView.canStartDrag += OnCanStartDrag;
            m_LobbyListView.setupDragAndDrop += args => OnSetupDragAndDrop(args, m_LobbyListView);
            m_LobbyListView.dragAndDropUpdate += args => OnDragAndDropUpdate(args, m_LobbyListView, true);
            m_LobbyListView.handleDrop += args => OnHandleDrop(args, m_LobbyListView, true);

            var scrollView = m_LobbyListView.Q<ScrollView>();
            scrollView.touchScrollBehavior = ScrollView.TouchScrollBehavior.Elastic;
            scrollView.verticalScrollerVisibility = ScrollerVisibility.AlwaysVisible;

            m_BlueTeamListView.columns["icon"].makeCell = () => new PlayerDataElement { style = { width = 24, height = 24, alignSelf = Align.Center } };
            m_BlueTeamListView.columns["icon"].bindCell = (element, i) =>
            {
                BindItem(element, i, m_BlueTeamItemsSource[i]);
                element.style.backgroundImage = m_BlueTeamItemsSource[i].Icon;
            };
            m_BlueTeamListView.columns["number"].makeCell = () => new Label { style = { alignSelf = Align.Center } };
            m_BlueTeamListView.columns["number"].bindCell = (element, i) => ((Label)element).text = $"#{m_BlueTeamItemsSource[i].Number}";
            m_BlueTeamListView.columns["name"].makeCell = () => new Label { style = { paddingLeft = 10 } };
            m_BlueTeamListView.columns["name"].bindCell = (element, i) => ((Label)element).text = m_BlueTeamItemsSource[i].Name;
            m_BlueTeamListView.fixedItemHeight = 38;
            m_BlueTeamListView.reorderable = false;
            m_BlueTeamListView.itemsSource = m_BlueTeamItemsSource;
            m_BlueTeamListView.canStartDrag += OnCanStartDrag;
            m_BlueTeamListView.setupDragAndDrop += args => OnSetupDragAndDrop(args, m_BlueTeamListView);
            m_BlueTeamListView.dragAndDropUpdate += args => OnDragAndDropUpdate(args, m_BlueTeamListView);
            m_BlueTeamListView.handleDrop += args => OnHandleDrop(args, m_BlueTeamListView);

            m_RedTeamTreeView.makeItem = MakeItem;
            m_RedTeamTreeView.bindItem = (e, i) => BindItem(e, m_RedTeamTreeView.GetIdForIndex(i), (PlayerData)m_RedTeamTreeView.viewController.GetItemForIndex(i));
            m_RedTeamTreeView.destroyItem = DestroyItem;
            m_RedTeamTreeView.fixedItemHeight = 38;
            m_RedTeamTreeView.SetRootItems(m_RedTeamItemsSource);
            m_RedTeamTreeView.canStartDrag += OnCanStartDrag;
            m_RedTeamTreeView.setupDragAndDrop += args => OnSetupDragAndDrop(args, m_RedTeamTreeView);
            m_RedTeamTreeView.dragAndDropUpdate += args => OnDragAndDropUpdate(args, m_RedTeamTreeView);
            m_RedTeamTreeView.handleDrop += args => OnHandleDrop(args, m_RedTeamTreeView);

            VisualElement MakeItem()
            {
                return playerItemAsset.Instantiate();
            }

            static void BindItem(VisualElement element, int index, PlayerData data)
            {
                var playerView = element.Q<PlayerDataElement>();
                playerView.Bind(data);
                playerView.id = index;
            }

            static void DestroyItem(VisualElement element)
            {
                var playerView = element.Q<PlayerDataElement>();
                playerView.Reset();
            }

            bool OnCanStartDrag(CanStartDragArgs _) => m_IsOwnerToggle.value;

            StartDragArgs OnSetupDragAndDrop(SetupDragAndDropArgs args, BaseVerticalCollectionView source)
            {
                var playerView = args.draggedElement.Q<PlayerDataElement>();
                if (playerView == null)
                    return args.startDragArgs;

                var startDragArgs = new StartDragArgs(args.startDragArgs.title, DragVisualMode.Move);
                startDragArgs.SetGenericData(k_SourceKey, source);
                var hasSelection = false;
                foreach (var id in args.selectedIds)
                {
                    hasSelection = true;
                    break;
                }

                startDragArgs.SetGenericData(k_DraggedItemsKey, hasSelection ? args.selectedIds : new List<int> { playerView.id });
                return startDragArgs;
            }

            DragVisualMode OnDragAndDropUpdate(HandleDragAndDropArgs args, BaseVerticalCollectionView destination, bool isLobby = false)
            {
                var source = args.dragAndDropData.GetGenericData(k_SourceKey);
                if (source == destination)
                    return DragVisualMode.None;

                return !isLobby && destination.itemsSource.Count >= 3 ? DragVisualMode.Rejected : DragVisualMode.Move;
            }

            DragVisualMode OnHandleDrop(HandleDragAndDropArgs args, BaseVerticalCollectionView destination, bool isLobby = false)
            {
                if (args.dragAndDropData.entityIds != null)
                {
                    var objectsToString = string.Empty;
                    foreach (var id in args.dragAndDropData.entityIds)
                    {
                        var obj = UnityEditor.EditorUtility.InstanceIDToObject(id);
                        var name = obj ? obj.name : "";
                        objectsToString += $"{name}, ";
                    }

                    if (!string.IsNullOrEmpty(objectsToString))
                    {
                        Debug.Log($"That was {objectsToString}");
                        return DragVisualMode.Move;
                    }
                }

                if (args.dragAndDropData.GetGenericData(k_DraggedItemsKey) is not List<int> draggedIds)
                    throw new ArgumentNullException($"Indices are null.");
                if (args.dragAndDropData.GetGenericData(k_SourceKey) is not BaseVerticalCollectionView source)
                    throw new ArgumentNullException($"Source is null.");

                // Let default reordering happen.
                if (source == destination)
                    return DragVisualMode.None;

                // Be coherent with the dragAndDropUpdate condition.
                if (!isLobby && destination.itemsSource.Count >= 3)
                    return DragVisualMode.Rejected;

                var treeViewSource = source as BaseTreeView;

                // ********************************************************
                // Add items first, from item indices in the source.
                // ********************************************************

                // Gather ids from dragged indices
                var ids = new List<int>();

                foreach (var id in draggedIds)
                {
                    ids.Add(id);
                }

                // Special TreeView case, we need to gather children or selected indices.
                if (treeViewSource != null)
                {
                    GatherChildrenIds(ids, treeViewSource);
                }

                if (destination is BaseTreeView treeView)
                {
                    foreach (var id in ids)
                    {
                        var data = (PlayerData)source.viewController.GetItemForId(id);
                        treeView.AddItem(new TreeViewItemData<PlayerData>(data.id, data), args.parentId, args.childIndex, false);
                    }

                    treeView.viewController.RebuildTree();
                }
                else if (destination.viewController is BaseListViewController destinationListViewController)
                {
                    for (var i = ids.Count - 1; i >= 0; i--)
                    {
                        var id = ids[i];
                        var data = (PlayerData)source.viewController.GetItemForId(id);
                        destinationListViewController.itemsSource.Insert(args.insertAtIndex, data);
                    }
                }
                else
                {
                    throw new ArgumentException("Unhandled destination.");
                }

                // Then remove from the source.
                if (source is BaseTreeView sourceTreeView)
                {
                    foreach (var id in draggedIds)
                    {
                        var data = (PlayerData)source.viewController.GetItemForId(id);
                        sourceTreeView.viewController.TryRemoveItem(data.id, false);
                    }

                    sourceTreeView.viewController.RebuildTree();
                    sourceTreeView.RefreshItems();
                }
                else if (source.viewController is BaseListViewController sourceListViewController)
                {
                    sourceListViewController.RemoveItems(draggedIds);
                }
                else
                {
                    throw new ArgumentException("Unhandled source.");
                }

                foreach (var id in ids)
                {
                    var index = destination.viewController.GetIndexForId(id);
                    destination.AddToSelection(index);
                }
                source.ClearSelection();
                destination.RefreshItems();
                LogTeamSizes();
                return DragVisualMode.Move;
            }
        }

        void LogTeamSizes()
        {
            Debug.Log($"Blue: {m_BlueTeamListView.itemsSource.Count} / 3\tRed: {m_RedTeamTreeView.viewController.GetItemsCount()} / 3");
        }

        static void GatherChildrenIds(List<int> ids, BaseTreeView treeView)
        {
            for (var i = 0; i < ids.Count; i++)
            {
                var id = ids[i];
                var childrenIds = treeView.viewController.GetChildrenIds(id);
                foreach (var childId in childrenIds)
                {
                    ids.Insert(i + 1, childId);
                    i++;
                }
            }
        }
    }
}

Создание настраиваемого окна редактора

Создать пользовательское окно редактора для отображения перетаскивания UI.

  1. В папке Ассеты создайте папку Editor.

  2. В течение Редактор папка, создать C# скрипт назван ListDragAndDropTestWindow.cs со следующим содержанием:

    using System;
using UnityEditor;
using UnityEngine;
using UnityEngine.UIElements;

namespace CollectionTests
{
    public class ListDragAndDropTestWindow : EditorWindow
    {
        [MenuItem("Collection Tests/List DragAndDrop Window")]
        public static void ShowExample()
        {
            var wnd = GetWindow<ListDragAndDropTestWindow>();
            wnd.titleContent = new GUIContent("List DragAndDrop Test");
        }

        public void CreateGUI()
        {
            // Each editor window contains a root VisualElement object
            var root = rootVisualElement;

            // Import UXML
            var visualTreeAsset = EditorGUIUtility.Load("Assets/create-drag-and-drop-list-treeview/UI/ListDragAndDropTestWindow.uxml") as VisualTreeAsset;
            visualTreeAsset.CloneTree(root);

            // Load the PlayerItemView.uxml file
            var playerItemAsset = EditorGUIUtility.Load("Assets/create-drag-and-drop-list-treeview/UI/PlayerItemView.uxml") as VisualTreeAsset;

            //Load the CollectionDatabase from the Resources folder
            var collectionDatabase = Resources.Load<CollectionDatabase>("CollectionDatabaseAsset");

            // Create the LobbyController
            var lobbyController = new LobbyController(root, playerItemAsset, collectionDatabase);
        }
    }
}

Проверьте UI

Для тестирования измените порядок игроков в списке Лобби и переместите игроков из списка Лобби в списки команд, когда установлен флажок Владелец Лобби. Вы также можете изменить иерархию игроков в списке команды Красный. На основе условий, установленных в скрипте LobbyController.cs, вы можете добавить максимум трех игроков в каждую команду.

  1. В главном меню выберите Collection Tests > List DragAndDrop Window.
  2. В окне List DragAndDrop Test установите флажок Lobby Owner.
  3. Перетащите игроков из списка в лобби, чтобы изменить их порядок.
  4. Перетащите игроков из списка в лобби в списки команд.
  5. Перетащите игроков в списке команды красных, чтобы изменить их иерархию.

Дополнительные ресурсы
