ArcHandle

Класс составного манипулятора для редактирования угла и радиуса в окне Scene.

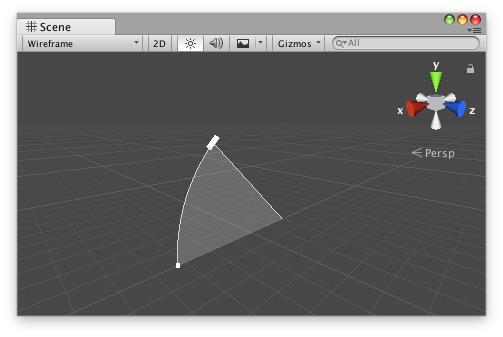

ArcHandle в представлении Scene.

Этот класс позволяет отобразить манипуляторы для изменения угла и радиуса дуги. Дуга начинается в Vector3.forward умноженное на radius и вращается вокруг Vector3.up. Манипулятор, отрисовываемый методом этого класса DrawHandle метод зависит от глобального состояния в Handles класс, такой как Handles.matrix и Handles.color.

Следующий компонент определяет объект со свойствами угла и силы.

using UnityEngine;

public class ProjectileExample : MonoBehaviour
{
    public float elevationAngle { get { return m_ElevationAngle; } set { m_ElevationAngle = value; } }
    [SerializeField]
    float m_ElevationAngle = 45f;

    public float impulse { get { return m_Impulse; } set { m_Impulse = value; } }
    [SerializeField]
    float m_Impulse = 20f;

    public Vector3 facingDirection
    {
        get
        {
            Vector3 result = transform.forward;
            result.y = 0f;
            return result.sqrMagnitude == 0f ? Vector3.forward : result.normalized;
        }
    }

    protected virtual void Start()
    {
        GameObject ball = GameObject.CreatePrimitive(PrimitiveType.Sphere);

        Vector3 direction = facingDirection;
        direction = Quaternion.AngleAxis(elevationAngle, Vector3.Cross(direction, Vector3.up)) * direction;
        ball.AddComponent<Rigidbody>().AddForce(direction  * impulse, ForceMode.Impulse);
    }
}

Следующий пример в Настраиваемом Редакторе позволяет изменить свойства угла возвышения и силы для этого компонента в представлении Scene, где сила представлена радиусом ручки.

using UnityEditor;
using UnityEditor.IMGUI.Controls;
using UnityEngine;

[CustomEditor(typeof(ProjectileExample))]
public class ProjectileExampleEditor : Editor
{
    ArcHandle m_ArcHandle = new ArcHandle();

    protected virtual void OnEnable()
    {
        // arc handle has no radius handle by default
        m_ArcHandle.SetColorWithRadiusHandle(Color.white, 0.1f);
    }

    // the OnSceneGUI callback uses the Scene view camera for drawing handles by default
    protected virtual void OnSceneGUI()
    {
        ProjectileExample projectileExample = (ProjectileExample)target;

        // copy the target object's data to the handle
        m_ArcHandle.angle = projectileExample.elevationAngle;
        m_ArcHandle.radius = projectileExample.impulse;

        // set the handle matrix so that angle extends upward from target's facing direction along ground
        Vector3 handleDirection = projectileExample.facingDirection;
        Vector3 handleNormal = Vector3.Cross(handleDirection, Vector3.up);
        Matrix4x4 handleMatrix = Matrix4x4.TRS(
            projectileExample.transform.position,
            Quaternion.LookRotation(handleDirection, handleNormal),
            Vector3.one
        );

        using (new Handles.DrawingScope(handleMatrix))
        {
            // draw the handle
            EditorGUI.BeginChangeCheck();
            m_ArcHandle.DrawHandle();
            if (EditorGUI.EndChangeCheck())
            {
                // record the target object before setting new values so changes can be undone/redone
                Undo.RecordObject(projectileExample, "Change Projectile Properties");

                // copy the handle's updated data back to the target object
                projectileExample.elevationAngle = m_ArcHandle.angle;
                projectileExample.impulse = m_ArcHandle.radius;
            }
        }
    }
}

Дополнительные ресурсы: ,Editor.OnSceneGUI,, ,Handles.SetCamera,.
