Handles.CylinderHandleCap · Справочник

Declaration

public static void CylinderHandleCap(int controlID, Vector3 position, Quaternion rotation, float size, EventType eventType);

Параметры

Параметр	Описание
controlID	Управление ID для ручки.
должность	Положение ручки в пространстве Handles.matrix.
ротация	Вращение ручки в пространстве Handles.matrix.
размер	Размер ручки в пространстве Handles.matrix. Используйте HandleUtility.GetHandleSize, если требуется постоянный размер экранного пространства.
eventType	Тип события для обработчика, на котором он будет действовать. По замыслу он обрабатывает события EventType.Layout и EventType.Repaint.

Описание

Нарисуйте ручку цилиндра. Передайте это в функции ручки.

На событии EventType.Layout, рассчитывает расстояние ручки до мыши и вызывает HandleUtility.AddControl соответственно.

На событии EventType.Repaint, рисует форму ручки.

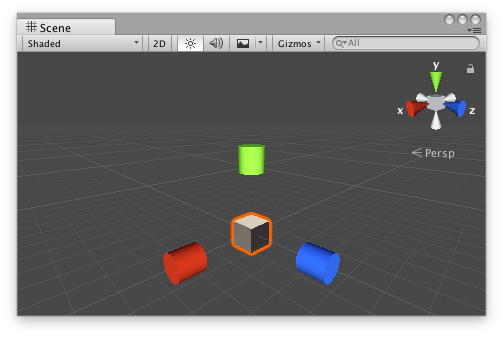

Цилиндрическая крышка ручки в представлении Scene.

Добавление следующего скрипта в папку Assets как CylinderExample.cs и добавление компонента CylinderExample к объекту в Scene.

using UnityEngine;

public class CylinderExample : MonoBehaviour {}

Добавьте следующий скрипт в Assets/Editor как CylinderExampleEditor.cs и выберите объект с компонентом CylinderExample.

using UnityEditor;
using UnityEngine;

[CustomEditor(typeof(CylinderExample))]
public class CylinderExampleEditor : Editor
{
    float size = 1f;

    protected virtual void OnSceneGUI()
    {
        if (Event.current.type == EventType.Repaint)
        {
            Transform transform = ((CylinderExample)target).transform;
            Handles.color = Handles.xAxisColor;
            Handles.CylinderHandleCap(
                0,
                transform.position + new Vector3(3f, 0f, 0f),
                transform.rotation * Quaternion.LookRotation(Vector3.right),
                size,
                EventType.Repaint
            );
            Handles.color = Handles.yAxisColor;
            Handles.CylinderHandleCap(
                0,
                transform.position + new Vector3(0f, 3f, 0f),
                transform.rotation * Quaternion.LookRotation(Vector3.up),
                size,
                EventType.Repaint
            );
            Handles.color = Handles.zAxisColor;
            Handles.CylinderHandleCap(
                0,
                transform.position + new Vector3(0f, 0f, 3f),
                transform.rotation * Quaternion.LookRotation(Vector3.forward),
                size,
                EventType.Repaint
            );
        }
    }
}
