Handles.DrawWireDisc

Рисует контур плоского диска в пространстве 3D.

Свойства Handles.color и Handles.matrix окрашивают и дополнительно преобразуют положение диска. Unity игнорирует DrawWireDisc (то есть ничего не происходит), когда текущий тип события GUI не является EventType.Repaint.

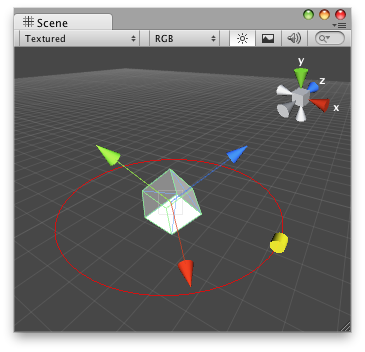

Проволочный диск в представлении Scene.

using UnityEngine;
using UnityEditor;

// draw a red circle around the scene cube
[CustomEditor(typeof(CubeExample))]
public class CubeEditor : Editor
{
    void OnSceneGUI()
    {
        CubeExample cubeExample = (CubeExample)target;

        Handles.color = Color.red;
        Handles.DrawWireDisc(cubeExample.transform.position, new Vector3(0, 1, 0), cubeExample.circleSize);
    }
}

Куб:

using UnityEngine;

public class CubeExample : MonoBehaviour
{
    public float circleSize = 3.0f;
}

Вы можете использовать HandleUtility.GetHandleSize для расчета подходящего размера для ручки манипулятора.

Линия диска thickness может быть установлена по желанию. Нулевая толщина рисует линию в один пиксель. Большие значения толщины выражают толщину линии в UI точках. Например, толщина 1.0 может быть двумя пикселами на экране, если масштаб экрана составляет 200% (см. EditorGUIUtility.pixelsPerPoint).

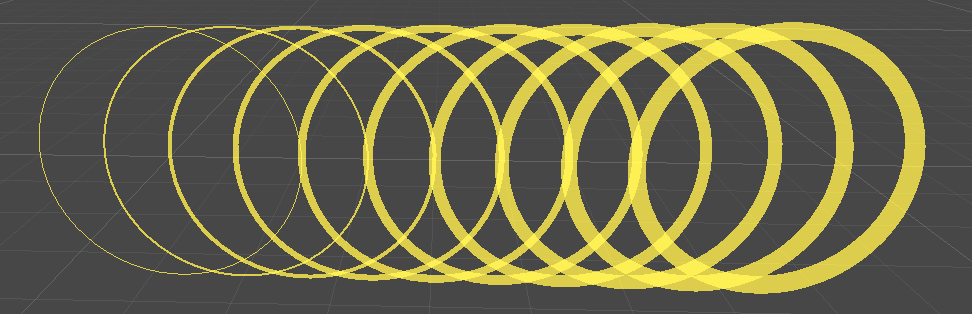

Диски различной толщины.

using UnityEngine;
using UnityEditor;

public class ExampleScript : MonoBehaviour
{
}

// Displays circles of various thickness in the scene view
[CustomEditor(typeof(ExampleScript))]
public class ExampleEditor : Editor
{
    public void OnSceneGUI()
    {
        var t = target as ExampleScript;
        var tr = t.transform;
        var position = tr.position;
        Handles.color = Color.yellow;
        for (int i = 0; i < 10; ++i)
        {
            Handles.DrawWireDisc(position + Vector3.right * i, Vector3.forward, 2, i);
        }
    }
}

Дополнительные ресурсы: ,Handles.lineThickness,, ,Handles.DrawLine,, ,Handles.DrawSolidDisc,, ,Handles.DrawWireArc,.
