Handles.DrawWireArc · Справочник

Declaration

public static void DrawWireArc(Vector3 center, Vector3 normal, Vector3 from, float angle, float radius, float thickness = 0.0f);

Параметры

Параметр	Описание
центр	Центр окружности в мировом пространстве.
нормальное	Нормальная окружности в мировом пространстве.
от	Направление точки на окружности окружности, относительно центра, где начинается дуга.
угол	Угол дуги в градусах.
радиус	Радиус окружности в единицах мирового пространства.
толщина	Толщина линии в точках UI (нулевая толщина рисует линию одного пикселя).

Описание

Рисует дугу в пространстве 3D.

Свойства Handles.color и Handles.matrix окрашивают и дополнительно преобразуют положение дуги. Unity игнорирует DrawWireArc (то есть ничего не происходит), когда текущий тип события GUI не является EventType.Repaint.

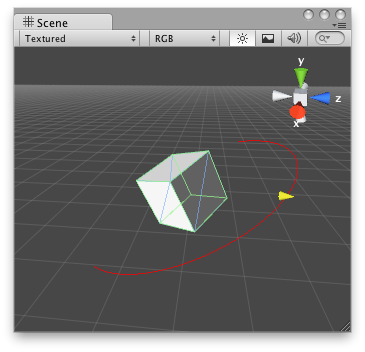

Дуга провода в представлении Scene.

using UnityEditor;
using UnityEngine;
using System.Collections;

//this class should exist somewhere in your project
public class WireArcExample : MonoBehaviour
{
    public float shieldArea;
}

// Create a 180 degrees wire arc with a ScaleValueHandle attached to the disc
// that lets you modify the "shieldArea" value in the WireArcExample
[CustomEditor(typeof(WireArcExample))]
public class DrawWireArc : Editor
{
    void OnSceneGUI()
    {
        Handles.color = Color.red;
        WireArcExample myObj = (WireArcExample)target;
        Handles.DrawWireArc(myObj.transform.position, myObj.transform.up, -myObj.transform.right, 180, myObj.shieldArea);
        myObj.shieldArea = (float)Handles.ScaleValueHandle(myObj.shieldArea, myObj.transform.position + myObj.transform.forward * myObj.shieldArea, myObj.transform.rotation, 1, Handles.ConeHandleCap, 1);
    }
}

Вы можете использовать HandleUtility.GetHandleSize для расчета подходящего размера для ручки манипулятора.

Дуга thickness может быть установлена по желанию. Нулевая толщина рисует линию в один пиксель. Большие значения толщины выражают толщину линии в UI точках. Например, толщина 1.0 может быть двумя пикселями на экране, если масштаб экрана составляет 200% (см. EditorGUIUtility.pixelsPerPoint).

Дуги различной толщины.

using UnityEngine;
using UnityEditor;

public class ExampleScript : MonoBehaviour
{
}

// Display arcs of various angles and thickness in the scene view
[CustomEditor(typeof(ExampleScript))]
public class ExampleEditor : Editor
{
    public void OnSceneGUI()
    {
        var t = target as ExampleScript;
        var tr = t.transform;
        var position = tr.position;
        Handles.color = Color.yellow;
        for (int i = 0; i < 10; ++i)
        {
            var center = position;
            var start = Vector3.left;
            var normal = Vector3.forward;
            var radius = 3 - i * 0.3f;
            var angle = 40 + 30 * i;
            Handles.DrawWireArc(center, normal, start, angle, radius, i);
        }
    }
}

Дополнительные ресурсы: ,Handles.lineThickness,, ,Handles.DrawLine,, ,Handles.DrawSolidArc,, ,Handles.DrawWireDisc,.
