Handles.DrawLine

Чертает линию от p1 до p2.

Свойства Handles.color и Handles.matrix окрашивают и дополнительно преобразуют положение линии. Unity игнорирует DrawLine (то есть ничего не происходит), когда текущий тип события GUI не является EventType.Repaint.

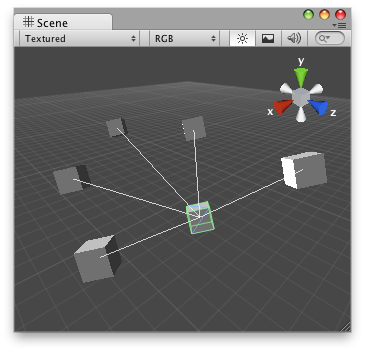

Нарисовать линию в представлении Scene.

Ниже приведен пример скрипта Редактора, который рисует линии в SceneView до GameObjects, перечисленных в сценарии.

// Draw lines to the connected game objects that a script has.
// If the target object doesnt have any game objects attached
// then it draws a line from the object to (0, 0, 0).

using UnityEditor;
using UnityEngine;

[CustomEditor(typeof(ConnectedObjectsExampleScript))]
class ConnectLineHandleExampleScript : Editor
{
    void OnSceneGUI()
    {
        ConnectedObjectsExampleScript connectedObjects = target as ConnectedObjectsExampleScript;
        if (connectedObjects.objs == null)
            return;

        Vector3 center = connectedObjects.transform.position;
        for (int i = 0; i < connectedObjects.objs.Length; i++)
        {
            GameObject connectedObject = connectedObjects.objs[i];
            if (connectedObject)
            {
                Handles.DrawLine(center, connectedObject.transform.position);
            }
            else
            {
                Handles.DrawLine(center, Vector3.zero);
            }
        }
    }
}

Пример скрипта для присоединения к GameObject, который будет действовать как handler:

using UnityEngine;

public class ConnectedObjectsExampleScript : MonoBehaviour
{
    public GameObject[] objs = null;
}

Линия thickness может быть установлена по желанию. Нулевая толщина рисует линию в один пиксель. Большие значения толщины выражают толщину линии в UI точках. Например, толщина 1.0 может составлять два пикселя на экране при увеличении на 200% (см. EditorGUIUtility.pixelsPerPoint).


Линии различной толщины.

using UnityEngine;
using UnityEditor;

public class ExampleScript : MonoBehaviour
{
}

// Displays lines of various thickness in the scene view
[CustomEditor(typeof(ExampleScript))]
public class ExampleEditor : Editor
{
    public void OnSceneGUI()
    {
        var t = target as ExampleScript;
        var tr = t.transform;
        var position = tr.position;
        Handles.color = Color.yellow;
        for (int i = 0; i < 10; ++i)
        {
            var linePos = position + Vector3.right * (i * 0.5f);
            Handles.DrawLine(linePos, linePos + Vector3.up, i);
        }
    }
}

Дополнительные ресурсы: ,Handles.lineThickness,, ,Handles.DrawLines,, ,Handles.DrawPolyLine,, ,Handles.DrawWireDisc,.
